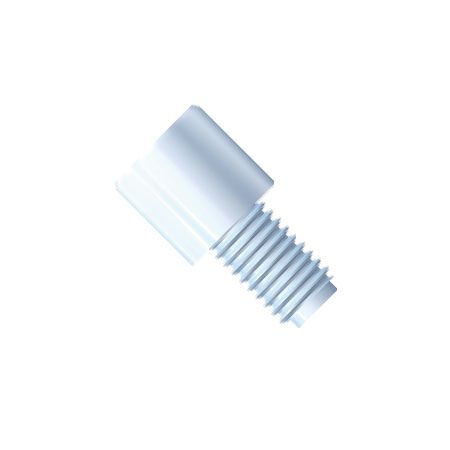

B-RA-100012-PP Fitting, 1/4-28UNF für 1,6 / 2,0mm AD-Schläuche, Doppel-Flügel-Kopf, PP
Doppel-Flügel-Kopf
Außengewinde: 1/4-28UNF
Material: Polypropylene (PP) natural
Schläuchgröße mit Clip: 1,6mm & 2,0mm Außendurchmesser
Flanged Fitting mit Clip
Der Verbinder erfordert ein flaches Flanschende am Schlauch und einen Clip zwischen dem Boden und dem Fitting. Beim Anziehen des Verbinders im Gewinde wird das Flansch-Ende des Schlauches verformt und die Abdichtung erreicht. Durch die Komprimierung des Schlauchbodens wird eine luftdichte Verbindung hergestellt. Der medienberührende Teil ist der Schlauchboden: Eine passende Unterlegscheibe (Clip) ist erforderlich.
Flangeless Fitting mit Ferrule
Kein Werkzeug nötig: Schieben Sie einfach den Ferrule auf den starren Schlauch und schrauben Sie Ihn mit dem Fitting im Gewinde fest.
ca. 3-4 Wochen
Nur noch %1 verfügbar
Artikelnr.
B-RA-100012-PP
$ 2,06
Sie benötigen größere Mengen? Gerne erstellen wir Ihnen ein individuelles Angebot.
Angebot jetzt anfragen
Schritt 1: Erstellen Sie den Flansch am Schlauch mit speziellen Flanschwerkzeugen. Der Schlauch kann je nach spezifischen Anwendungsanforderungen an einem Ende oder an beiden Enden geflanscht werden.
Schritt 2. Wenn der Schlauch an zwei Enden geflanscht wird, müssen 2 Ferrule und 2 Verbinder in den Schlauch geschoben werden, bevor beide Enden geflanscht werden; Bei Schläuchen mit Flansch an einem Ende können je ein Ferrule und 1 Verbinder vor oder nach dem Flansch am einen Ende in den Schlauch geschoben werden.
Schritt 3. Setzen Sie die Baugruppe in den Aufnahmeanschluss ein und schieben Sie den Schlauch bis zum Anschlag in den Anschluss.
Schritt 4. Ziehen Sie die Anschlüsse mit den Fingern im Anschluss fest, bis diese fest sitzen.
Schritt 5. Nach mehrmaligem Gebrauch (insbesondere bei hohem Druck) sollte der Schlauch ausgetauscht werden.
Flangeless Fitting Setup
Schritt 1. Schieben Sie den Verbinder und anschließend den Ferrule mit einem Abstand von mindestens 3/16" (4,7625 mm) zum Ende über den sauber abgeschnittenen Schlauch.
Schritt 2. Setzen Sie die Baugruppe in den weibliche Aufnahmegewinde ein und schieben Sie den Schlauch bis zum Anschlag in den Anschluss.
Schritt 3. Ziehen Sie den Verbinder mit den Fingern im Gewindeanschluss fest, bis er fest sitzt.
Schritt 4. Nach mehrmaligem Gebrauch (insbesondere bei hohem Druck) sollten die Ferrules ausgetauscht werden
